Почніть із рулетки. Ви повинні точно розмітити місця, де будуть встановлені пристрої. Головний блок – це «мозок» системи. У ньому розміщується електроніка. Він також може містити радіо або касетний програвач. Якщо ви хочете мати музику в кожній кімнаті, саме в головному блоці буде джерело звуку.
Додаткові блоки простіші за конструкцією. Це просто динаміки та мікрофони. Перемикання між режимом прослуховування та розмови здійснюється за допомогою важеля або кнопки. Вони встановлюються у стандартні ніші у стіні. Вони тонкі. Мета – монтаж заподлицо.
Більшість будинків можуть витримати модну (помірну) систему інтеркому. Вона коштує дешевше, ніж ви думаєте. Ви отримуєте можливість виклику в окремі приміщення, безпеку біля вхідних дверей та, можливо, фонову музику. Це не ракетобудування. Вам знадобляться лише помірні столярні навички. Базові знання електромонтажу будуть корисними. Існують нові бездротові варіанти, але тут йдеться про провідні системи.
«Всі компоненти вбудованої системи – навіть головний блок – досить тонкі, щоб їх можна було встановити врівень зі стіною, в отвори, вирізані в стіновій конструкції.»
Планування розташування
Де має бути головний блок? У зручному місці. На кухні? У коридорі? Головний блок керує всією системою. Живленням. Радіо. Вибір абонента. Ви можете викликати один додатковий блок за один раз. Або все одразу. Той, кого викликали, відповідає. Коли ви натискаєте кнопку “говорити”, радіо відключається. Це стандартний режим роботи.
Складні системи пропонують більше можливостей. Моніторинг будь-якої кімнати. Режими конфіденційності. Дзвінки між додатковими блоками. Але поки що давайте зупинимося на основах. Один головний блок. Декілька внутрішніх блоків. Один зовнішній блок. Зовнішній блок зазвичай розміщується біля вхідних дверей. У ньому міститься кнопка дзвінка.
Вирізання отворів
Відміряйте двічі. Ріжте один раз. Це золоте правило столярної справи. Вам потрібно вирізати отвори для головного блоку та кожного додаткового блоку. Отвори повинні розміщуватися між стійками каркасу стіни. Перевірте розміри конкретної моделі. Вони можуть відрізнятися.
Висота також має значення. Не встановлюйте їх надто високо. Вони повинні бути на рівні зручного доступу. Використовуйте детектор прихованої проводки. Уникайте потрапляння в дроти або труби. Чітко позначте лінії різання. Використовуйте ножівку, щоб вирізати отвори або монтажний ніж. Ріжте обережно.
Якщо ви встановлюєте зовнішній додатковий блок, потрібно прокласти кабель через зовнішню стіну. Ретельно герметизуйте місце проходу. Захист від атмосферних впливів є обов’язковим. Дощ погано поєднується з електрикою.
Прокладка кабелів
Це утомлива частина роботи. Але вона забезпечує акуратний зовнішній вигляд системи. Прокладіть всі кабелі від додаткових блоків до головного блоку. Приховати їх. Використовуйте горище, підвал або простір під підлогою. Набагато простіше протягувати дроти через відкриті простори, ніж через готові стіни.
Підписуйте кожен кабель. З обох кінців. Використовуйте малярську стрічку та маркер. Напишіть “Кухня”, “Головна спальня” і т. д. Якщо ви не підпишете їх, ви забудете. Ви переплутаєте дроти. Ви витратите годинник марно.
Використовуйте правильний кабель. Більшість систем інтеркому використовують провід певного перерізу. Перевірте посібник користувача. Зазвичай це багатожильний кабель. Вам потрібна достатня кількість жил для кількості додаткових блоків. Більше додаткових блоків означає більше дротів.
Прокладайте кабелі вздовж балок перекриття, якщо ви працюєте у підвалі. Це зробить акуратною прокладку і не заважатиме пересуванню. Не прибивайте кабелі занадто щільно. Залиште невеликий запас довжини.
Встановлення пристроїв
Протягніть кабелі через отвори у стіні. Підключіть їх до клем на задній панелі кожного пристрою. Виконайте колірні маркування. Червоний червоний. Чорний до чорного. Зазвичай, це нескладно. Але двічі перевірте схему з’єднання.
Встановіть пристрій у стіну. Вони повинні стояти врівень. Закріпіть їх за допомогою гвинтів, що додаються. Підключіть їх до джерела живлення. Зазвичай це трансформатор, який входить у розетку.
Тестування та безпека
Перед тим, як зашивати стіни або закривати панелі, протестуйте все. Увімкніть живлення. Викличте кожний додатковий блок. Перевірте чіткість звуку. Перевірте функцію радіо, якщо вона є.
Якщо пристрій не працює, перевірте з’єднання. Чи не ослаблений кабель? Чи не обірвався провід? Замініть будь-які несправні пристрої. Перевірте батареї, якщо додаткові блоки працюють від батарейок. Деякі системи використовують батареї для резервного живлення або зовнішнього блоку.
«Замінюйте будь-які несправні пристрої або батареї за необхідності.»
Безпека насамперед. Вимкніть живлення на щитку перед роботою з будь-якими проводами. Електрика не вибачає помилок. Йому байдуже, наскільки ви обережні. Його турбує тільки те, праві ви чи ні.
Цей процес підходить для невеликого будинку. Один головний блок і чотири додаткові блоки покривають велику площу. Ті ж принципи використовуються і для більшого будинку. Ви просто додаєте більше дротів. Більше отворів. Більше підписів.
Найскладніша частина позаду. Проведення прокладено. Пристрої встановлені. Ви маєте робочу систему. Вона каже. Вона слухає. Вона пов’язує вас із вашим будинком.
Підготовка стін та встановлення головного блоку

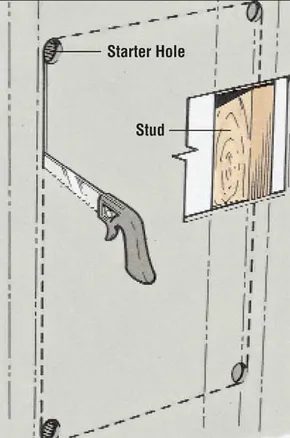

Почніть із того, що візьміть коробку головного блоку (master station). Вам потрібно точно визначити розмір отвору, який потрібно вирізати. Подивіться на кронштейн або фланець, що входить у комплект виробником. У ньому будуть отвори для гвинтів, що кріпляться всередині стіни.
Знайдіть стійки каркасу стіни. Ви ріжете отвір між стійками, а не в них. Виміряйте висоту. Більшість людей оптимальна висота становить п’ять футів (близько 1,5 метра) від підлоги. Це безпечне середнє значення. Використовуйте олівець, щоб нанести контур на гіпсокартон.
Свердліть отвори діаметром 3/8 дюйма (близько 9,5 мм) у чотирьох кутах наміченого контуру. Візьміть ножівку з ключовим полотном або шабельну пилку, щоб вирізати отвір. Перевірте посадку коробки. За необхідності підлаштуйте краї. Відкладіть коробку убік. На цьому роботу зі стінами не завершено.
Вирізання отворів для додаткових блоків та планування проводки
Виріжте отвори кожного додаткового блоку (substation). Вони повинні відповідати розміру самих пристроїв. Приміряйте їх. За необхідності підлаштуйте краї. Також відкладіть їх убік. Спочатку потрібно прокласти проводку.
Перевірте схему підключення. Зазвичай до електромережі будинку підключається головний блок. Додаткові блоки отримують сигнал та живлення від багатожильного кабелю, який пов’язує їх із головним блоком. Якщо у вашому комплекті недостатньо кабелю, придбайте його. Зверніться до магазину радіодеталей. Запитайте кабель домофону з необхідною кількістю жил. Вибирайте кабель із захисною оболонкою.
Прокладка кабелів через горище або підвал
Прокладіть окремий кабель від кожного додаткового блоку до головного блоку. Робіть це акуратно. Проведіть кабель вниз у стіні в підвал. Або вгору через горище. Пропустіть його через отвори у балках перекриття. Ведіть кабель уздовж балок до отвору, що веде до порожнини стіни для головного блоку.
Вам знадобиться більший вхідний отвір у підлозі під місцем встановлення головного блоку. Саме там сходяться всі ці дроти. Протягніть кожен кабель до цього отвору. Негайно підпишіть їх. Використовуйте самоклеючу нумеровану стрічку. Знайте, який провід йде до якоїсь кімнати.
Підключення проводів на кожному кінці
На кожному додатковому блоці підключіть три дроти до клем. Виконайте колірне маркування, нанесене поряд з гвинтовими клемами. Не гадайте. Прикріпіть додатковий блок до стійки каркасу стіни. Прикріпіть декоративну накладку на периметрі. Вона приховує неакуратний виріз у гіпсокартоні.
Попередження: Якщо головний блок підключається до електросистеми вашого будинку, знеструмте мережу. Вимкніть автоматичний вимикач. Переконайтеся, що ніхто не ввімкне його, поки ви працюєте. Якщо використовується трансформатор, розмістіть його поруч із розподільною коробкою або головним щитом. Підключіть його до живлення тільки після знеструмлення ланцюга. Точно дотримуйтесь інструкцій виробника.
У головному блоці підключіть усі дроти від додаткових блоків та силову лінію. Відповідайте маркуванню на клемних з’єднаннях. Надійно закріпіть головний блок у стійках каркасу стіни. Встановіть декоративну накладку. Увімкніть живлення.
Тестування та усунення несправностей
Увімкніть живлення. Протестуйте систему. Зателефонуйте з однієї кімнати. Дайте відповідь з іншої. Якщо один із додаткових блоків не працює, перевірте клемні з’єднання. Перевірте дроти, що йдуть назад до головного блоку.
Підозрюєте несправний блок? Замініть один додатковий блок на справний. Якщо проблема перемістилася, то проблема в проводці. Якщо проблема залишилася на місці, блок несправний.
Якщо ви використовуєте додаткові блоки живлення, перевірте батареї. Позначте дату їхньої заміни. Напишіть дату усередині кришки. Не допускайте їхньої несподіваної розрядки.
Обслуговування системи
Домофони виходять з ладу. Відбуваються перегорання запобіжників. Бувають проблеми із проводами.
Ви можете інтегрувати деякі сучасні домофони із системами домашньої автоматизації чи безпеки. Перевіряйте сумісність перед покупкою.
Обслуговування просте. Регулярно замінюйте батареї. Перевіряйте з’єднання. Очищайте компоненти. Пил накопичується та викликає проблеми.
Чи хотіли б ви забезпечити безпеку, фонову музику або просто спосіб покликати дітей до вечері, ця система впорається із завданням. Дотримуйтесь цих кроків. Виконайте роботу.
